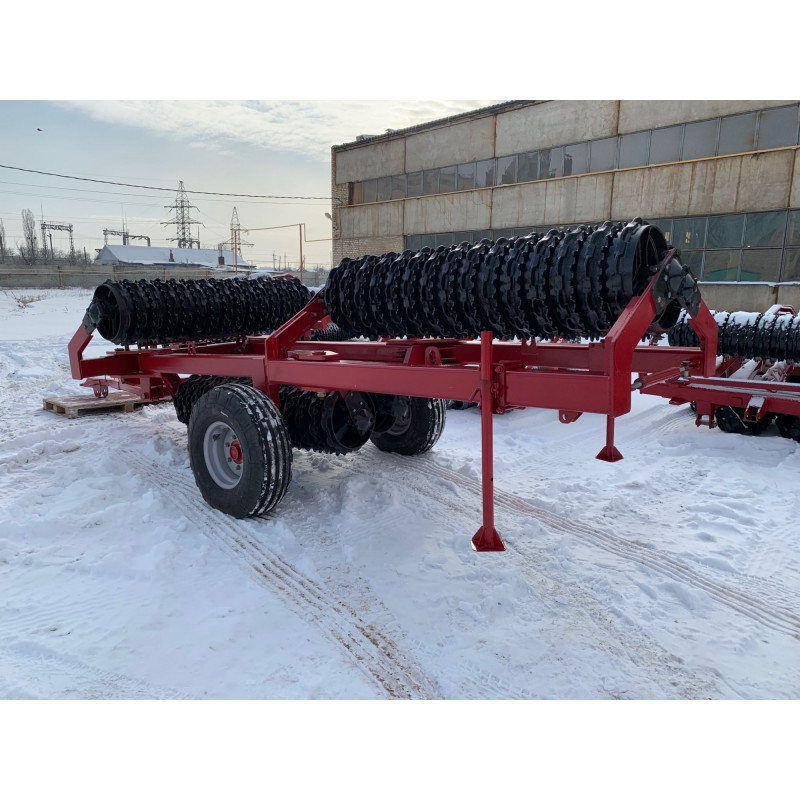

Каток кольчато-зубчатый ККЗ-9,2Н-01 (460)

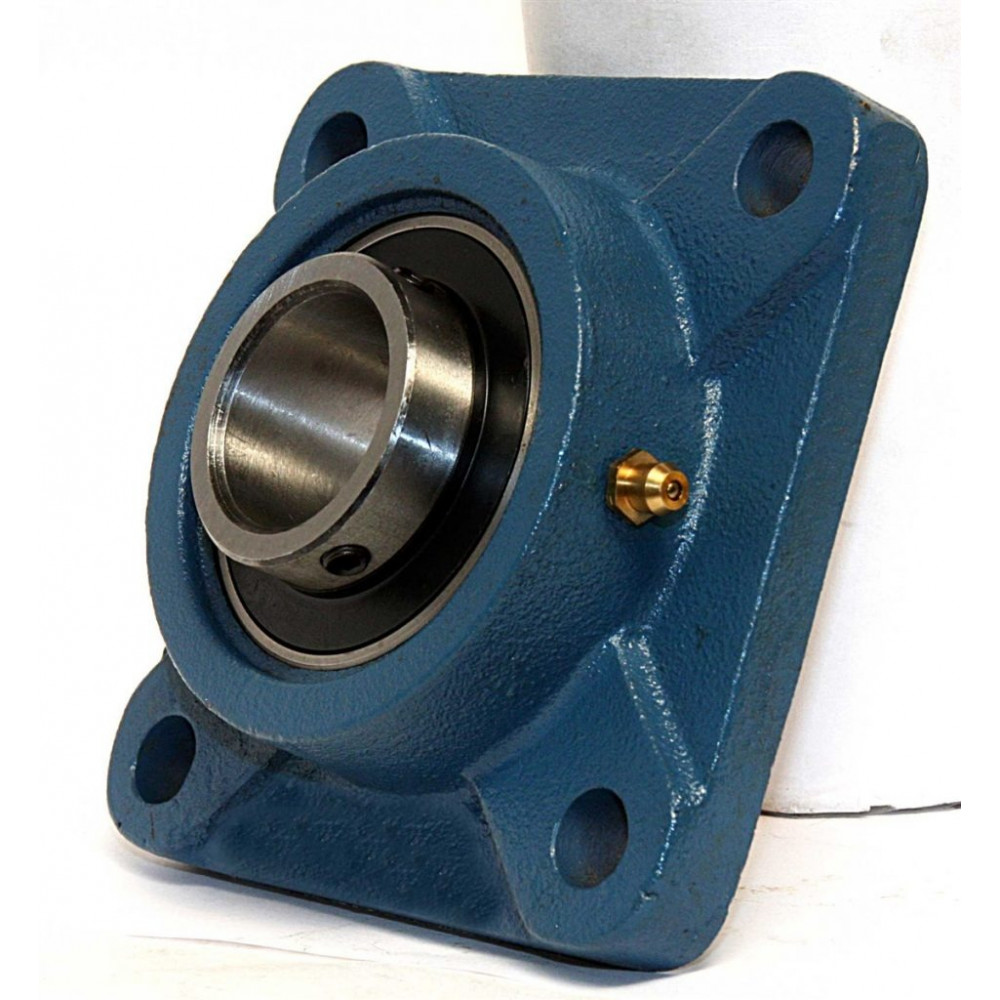

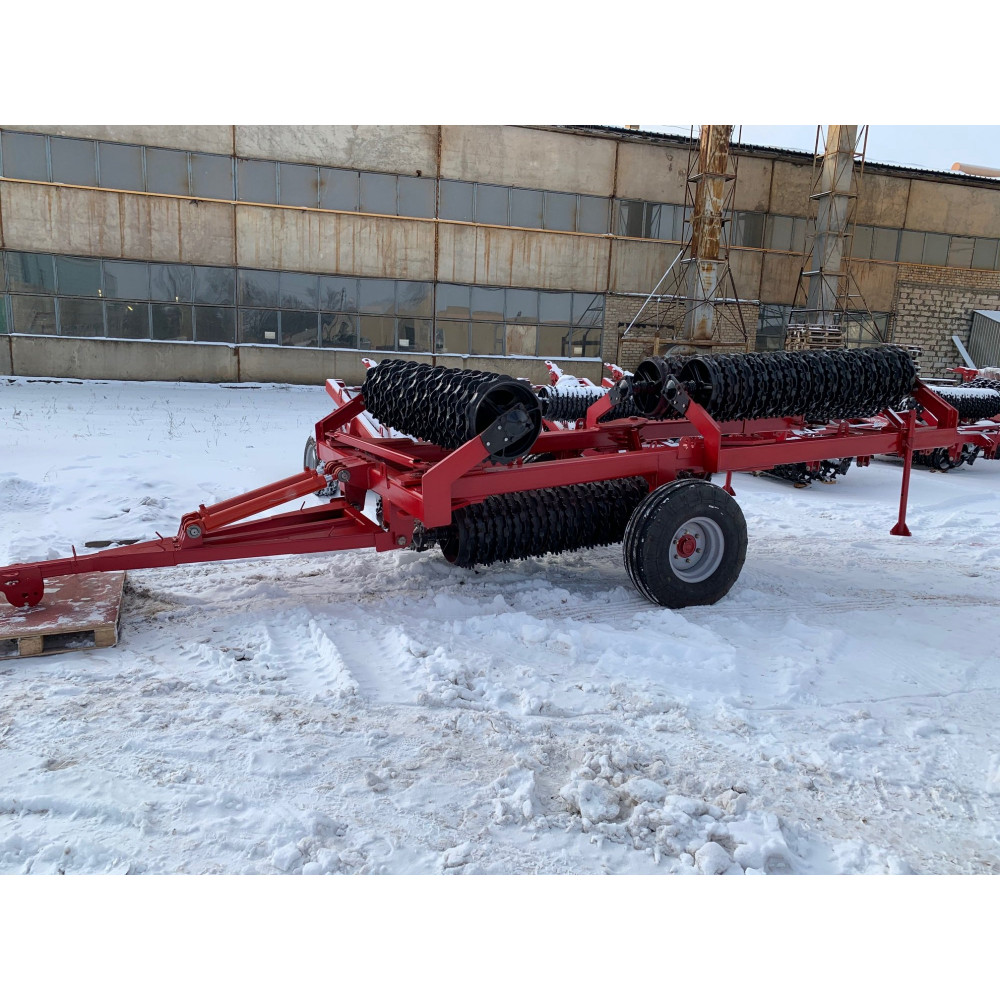

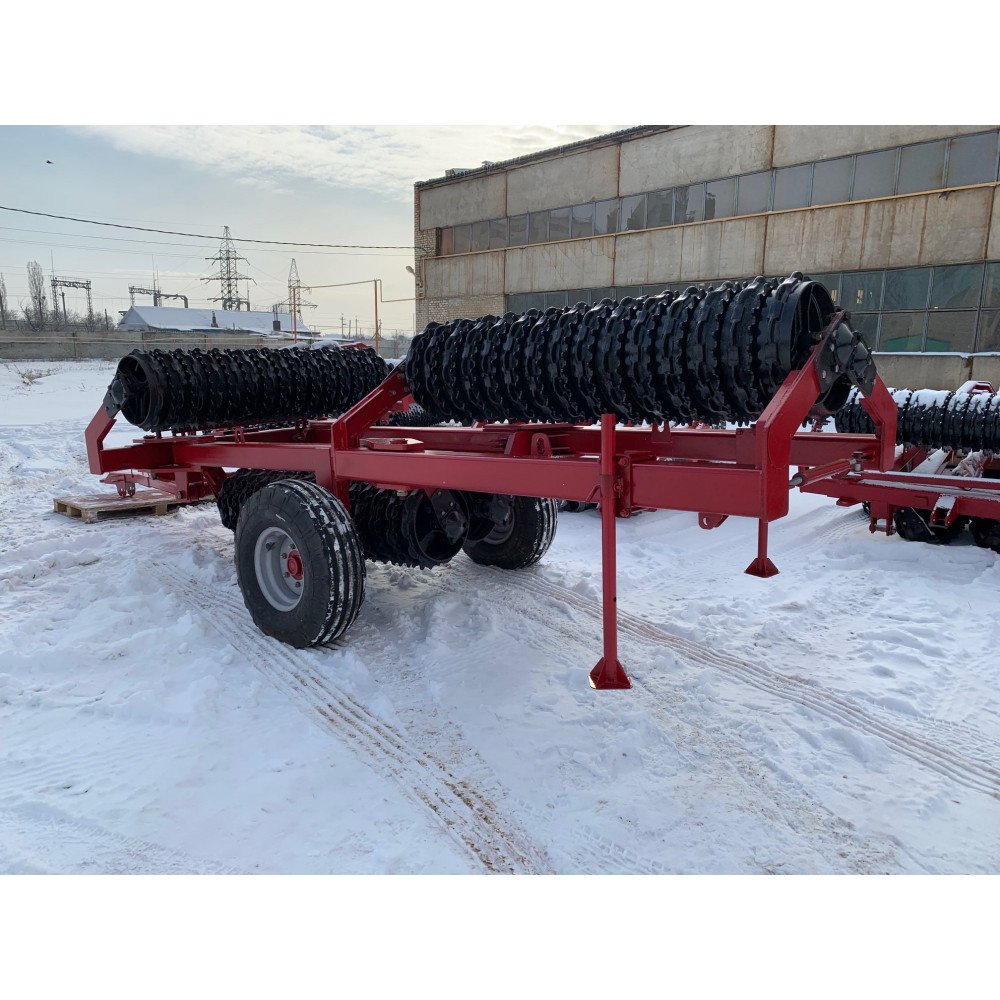

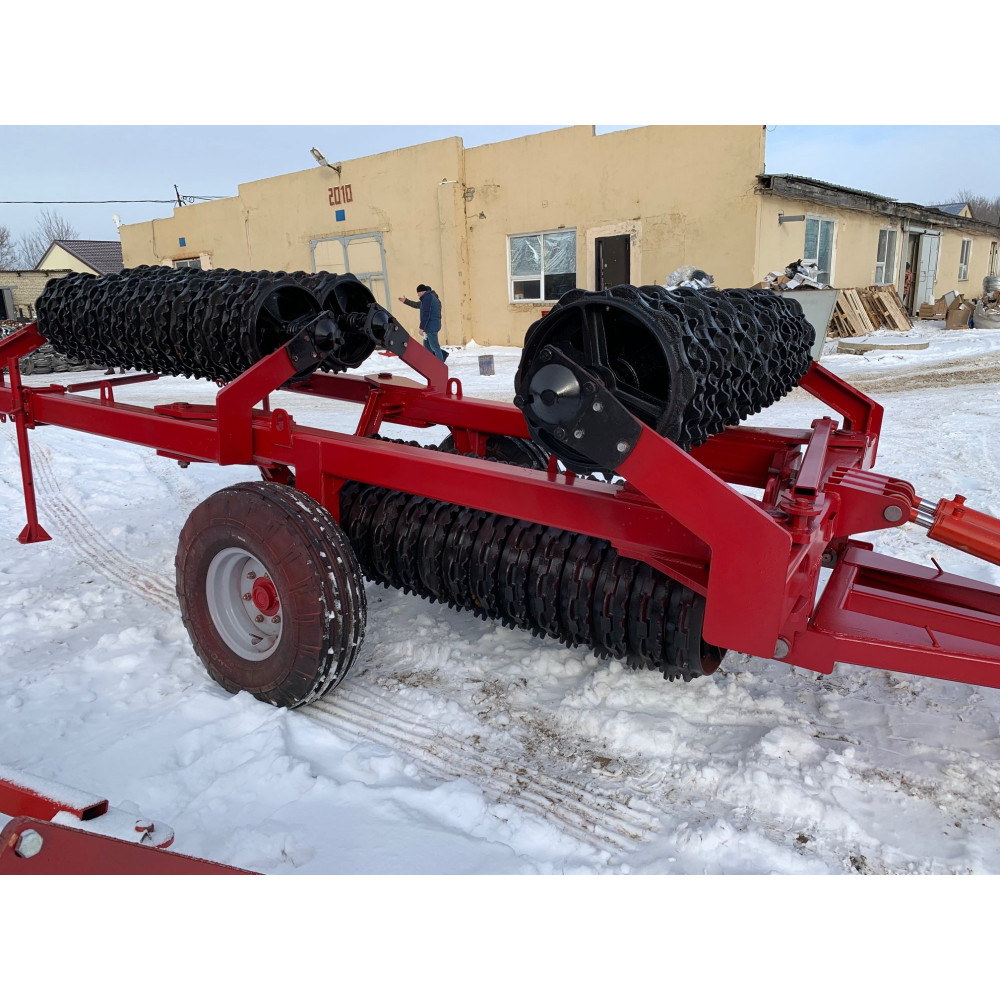

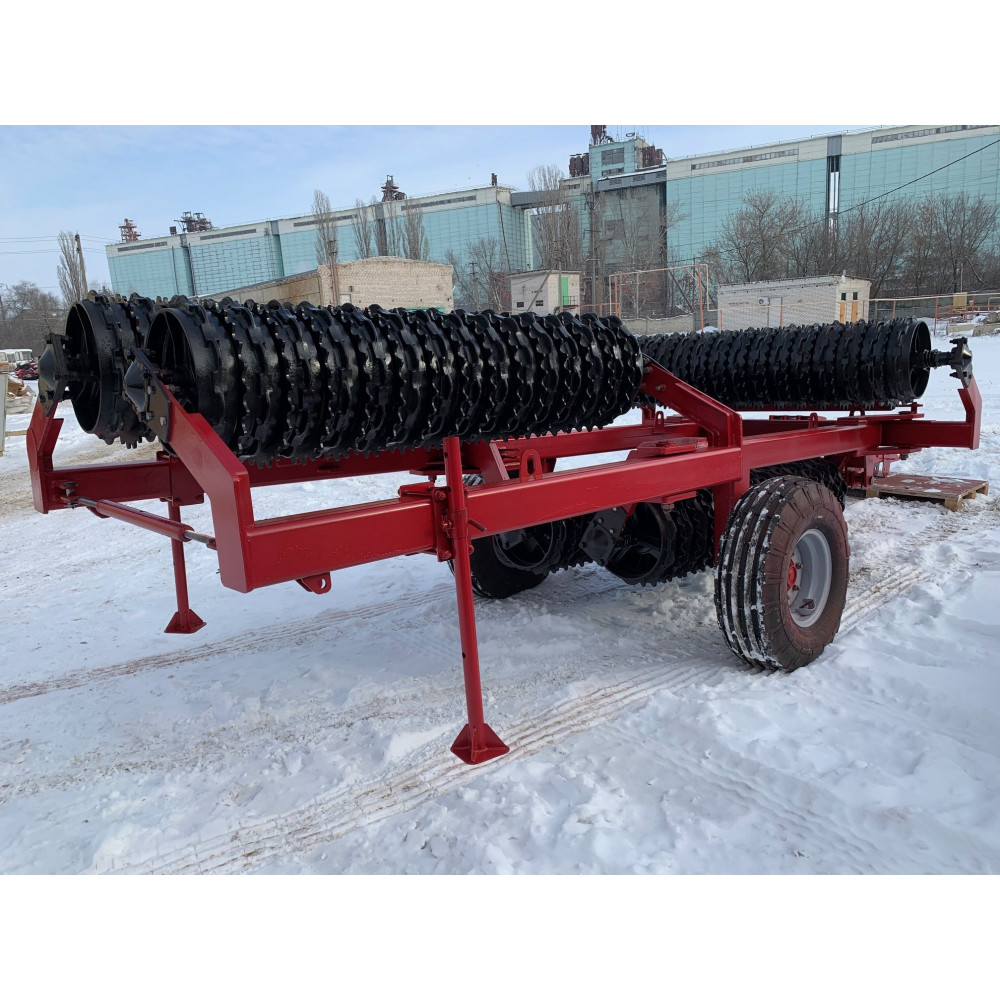

Каток состоит из пяти секций ,которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниках Рабочие органы секций ККЗ-9.2Н-01 состоят с клинчатых и зубчатых колец, набраных на оси. Рама состоит из пяти шарнирных частей. Такая конструкция обеспечивает возможность складывания катка для транспортирования. В транспортном положении сложенная рама фиксируется тягами.

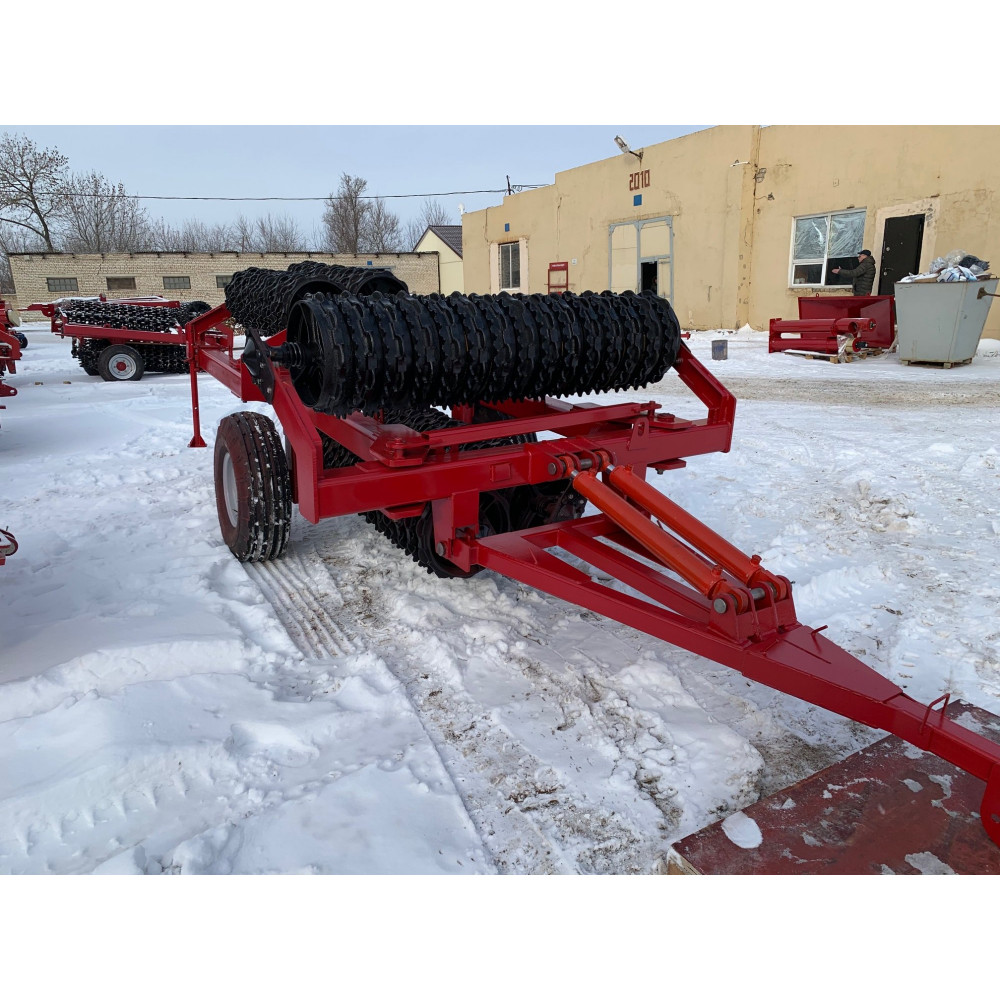

Для опрокидывания катка при переведении его в рабочее или транспортное положения служит гидроцилиндр. Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстросоединяющих муфт. В комплект поставки катка входят только части разрывных муфт, которые присоединяются к гидрорукавам катка. Гидрорукава соединены с гидроцилиндром штуцерами. Каждый из штуцеров имеет дроссель - калиброванное отверстие диаметром 1,6 мм для прохода масла. Дроссель обеспечивает уменьшение скорости движения.
